1．范圍

ISO/IEC14443的這一部分規定了需要供給能量的場的性質與特征，以及鄰近耦合設備（PCDs）和鄰近卡（PICCs）之間的雙向通信。

ISO/IEC14443的這一部分應與ISO/IEC14443的其他部分關聯使用。

ISO/IEC14443的這一部分并不規定產生耦合場的方法，也沒有規定如何符合因國家而異的電磁場輻射和人體輻射安全的條例。

應用案例：RFID高頻ISO/IEC14443讀寫器應用于醫護人員的工牌識別

相關解決方案：RFID智能書架管理系統

2．標準引用

下列標準中所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用ISO/IEC14443這一部分的各方應探討使用下列標準最新版本的可能性。ISO和IEC的成員修訂當前有效國際標準的紀錄。

ISO/IEC14443－1：識別卡——無觸點集成電路卡——鄰近卡——第一部分：物理特性。

ISO/IEC10373，識別卡——測試方法。

3．術語和定義

ISO/IEC14443－2中給出的定義和下列定義適用于本國際標準：

3.1位持續時間Bit duration

一個確定的邏輯狀態的持續時間，在這段時間的最后，一個新的狀態位將開始。

3.2二進制相移鍵控Binary phase shift keying

相移鍵控，此處相移180°，從而導致兩個可能的相位狀態。

3.3調制系數Modulation index

定義為(a－b)/(a＋b)，其中a，b分別是信號幅度的最大，最小值。

3.4不歸零NRZ－L

在位持續時間內，一個邏輯狀態的位編碼方式，它以在通信媒介中的兩個確定的物理狀態之一來表示。

3.5副載波Subcarrier

以載波頻率fc調制頻率fs而產生的RF信號。

RFID高頻智能貨架HZHJ，針對需要嚴密監管的重要物品比如：試劑，樣品，醫療耗材，非金屬的產品、配件、物料箱等行業開發。采用13.56MHz高頻ISO/IEC15693協議讀寫器HR7768，精確定位物品到每一層，智能貨架無需屏蔽信號，貨架外無識別區，結合后臺管理系統，可以實時查看貨架上物品信息，也可以根據客戶要求定制各類統計報表。結合身份識別技術可以確定領用以及物品放置人員信息。

RFID智能貨架

4．縮略語和符號

ASK移幅鍵控

BPSK二進制移相鍵控

NRZ－L不歸零，（L為電平）

PCD鄰近耦合設備

PICC鄰近卡

RF射頻

fc工作場的頻率（載波頻率）

fs副載波調制頻率

Tb位持續時間

RFID高頻IC卡USB讀寫器HR2002是一款桌面式USB接口電子標簽讀寫器，工作頻率13.56MHz，可對高頻HF(13.56MHz)中的ISO14443TypeA&ISO14443TypeB協議電子標簽進行快速讀寫處理。被大量應用于會員管理、電子工票、工位管理、門禁考勤、自助收銀、智能書架、智能文件柜、共享書柜、微型圖書館、汽車合格證管理、智能檔案柜、證照管理、分布式圖書館、漂流書柜、憑證印鑒卡管理、小額支付、公交IC卡讀寫、防偽溯源、產品質檢等自動識別場合。

RFID高頻IC卡USB讀寫器HR2002

5．鄰近卡的初始化對話

鄰近耦合設備和鄰近卡之間的初始化對話通過下列連續操作進行：

—PCD的射頻工作場激活PICC

—鄰近卡靜待來自鄰近耦合設備的命令

—鄰近耦合設備命令的傳送

—鄰近卡響應的傳送

這些操作使用下面段落中規定的射頻功率和信號接口。

6．功率傳輸

鄰近耦合設備產生一個被調制用來通信的射頻場，它能通過耦合給鄰近卡傳送功率。

6.1.1頻率

射頻工作場頻率是13.56MHz7kHz。

6.1.2工作場

最小未調制工作場的值是1.5A/mrms，以Hmin表示。

最大未調制工作場的值是7.5A/mrms，以Hmax表示。

鄰近卡應持續工作在Hmin和Hmax之間。

從制造商特定的角度說（工作容限），鄰近耦合設備應產生一個大于Hmin，但不超過Hmax的場。

另外，從制造商特定的角度說（工作容限），鄰近耦合設備應能將功率提供給任意的鄰近卡。

在任何可能的鄰近卡的狀態下，鄰近耦合設備不能產生高于在ISO/IEC14443－1中規定的交變電磁場。

鄰近耦合設備工作場的測試方法在國際標準ISO/IEC10373中規定。

7. 信道接口

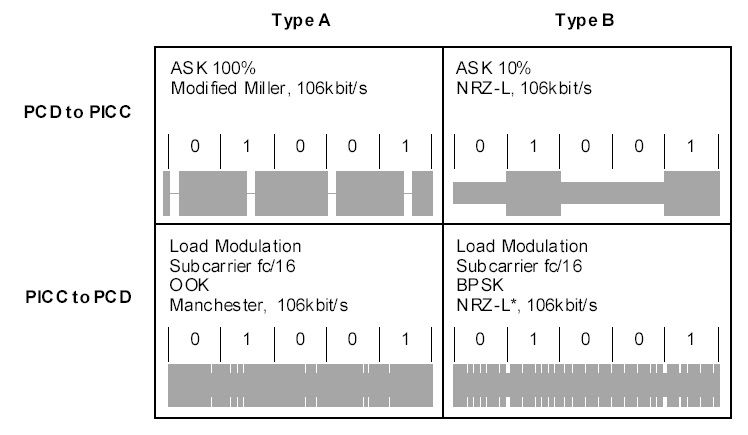

耦合IC卡的能量是通過發送頻率為13.56MHz的閱讀器的交變磁場來提供。由閱讀器產生的磁場必須在1.5A/m~7.5A/m之間。國際標準ISO14443規定了兩種閱讀器和近耦合IC卡之間的數據傳輸方式：A型和B型。一張IC卡只需選擇兩種方法之一。符合標準的閱讀器必須同時支持這兩種傳輸方式，以便支持所有的IC卡。閱讀器在”閑置“的狀態時能在兩種通信方法之間周期的轉換。

閱讀器(PCD)到卡(PICC)的數據傳輸

卡(PICC)到閱讀器(PCD)的數據傳輸
